他山之石 郑州公司10千伏“星型” 配电网简介 - “星型”网架结构 - 研 究 成 果 提出背景
近两年，部分省公司结合地区电网发展现状，围绕10千伏配电网高可靠性、灵活性提升，积极探索优化中压网架结构，并从组网方案、主要特点、实施路径、技术经济性、适用场景、试点应用情况等方面开展了详尽的研究。国网郑州公司对传统10千伏电网单/双环网结构进行优化升级，提出了10千伏“星型”网架结构，适应新型电力系统发展形势。
什么是“星型”网架结构

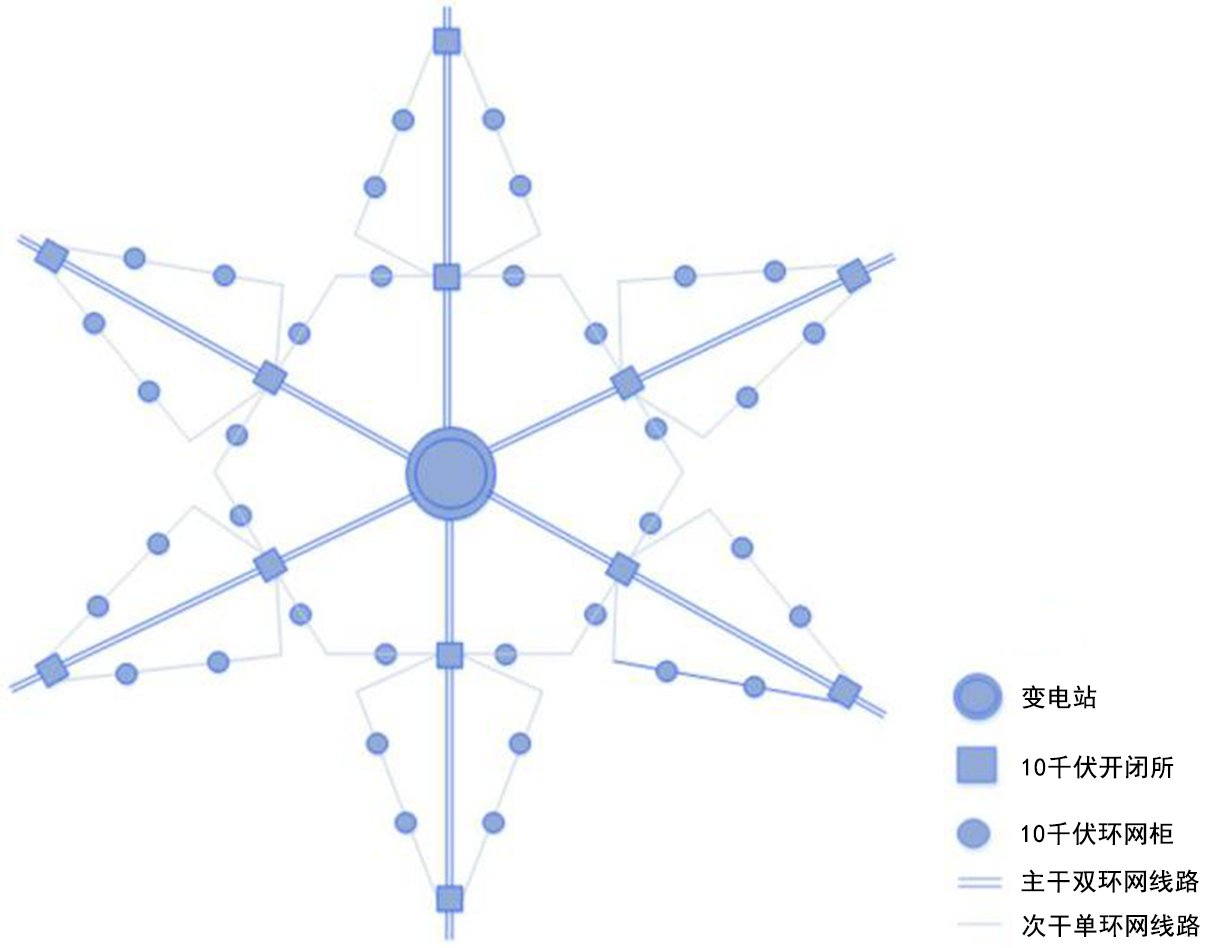

01 “星型”网架结构简介 图1 河南郑州“星型”主干网接线图 “星型”结构组网模式是以变电站为源点，开闭所为主节点与周边变电站形成电缆双环主干网，以环网柜为节点形成双环网内或双环网间的次干网，实现各种情况下的负荷灵活转供。每一组与相邻变电站组成的双环网可视作变电站为星源的一束星光，实现“星星相连，可靠供电”。
02 “星型”网架结构特点 “星型”网架结构充分结合了郑州电网的实际。对于单双电缆环网、开关站与环网柜并存的地区而言，基于现状电网物质基础，通过较小的改动，较少的投资，即可实现设备、通道的利用效率以及供电可靠性的阶跃式提升。“星型”网架在标准网架的基础上，采用了差动保护、分布式自愈、智能融合终端、5G通信等技术，能够有效满足分布式电源的广泛接入需求，有效满足多元负荷接入需求，能够有力支撑新型电力系统建设，是对智慧化配电网发展的有益探索。 但“星型”网架结构次干网形成单环网，增加了一侧开关站馈线电源，增加了开关站间隔和电缆通道需求。同时，纵差保护及自愈功能实现，对通信的可靠性、安全性、实时性要求较高。
03 适用场景 “星型”网架结构适用于单双电缆环网、开关站与环网柜并存的建成区现状非标准网架梳理和改造，以及负荷密度高、具有开关站建设条件、对供电可靠性要求较高的新建区。
