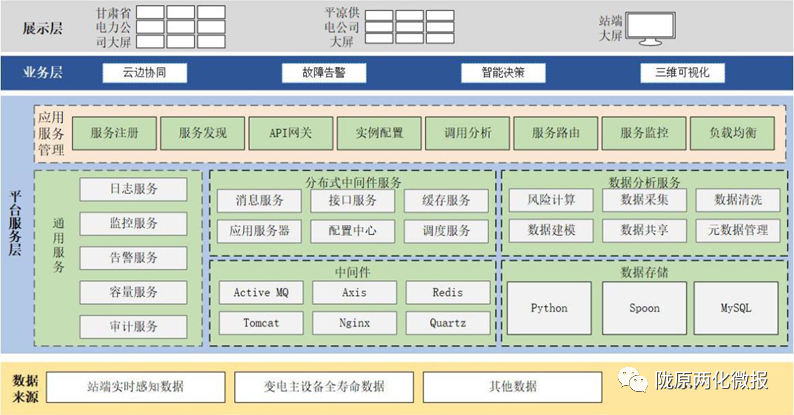

项目技术架构完全遵循国网公司信息系统架构设计要求，主要包括展示层、平台服务层、数据来源三部分。展示层主要是基于用户的展示需求选择能够满足要求的前端展示框架，最终达到用户的交互体验；平台服务层采用微服务架构，主要用于支撑整个平台的业务展示而提供的各种后台服务，按照服务类型大致划分为服务管理、通用服务、中间件服务、数据服务等；数据来源主要用于定义平台需要接的各类系统和数据。技术架构如下图所示：

图表 系统技术架构图

随着人工智能、物联网、数字孪生等新技术技术的快速发展，结合变电站实际运维需求，开展“三新四全”数字孪生智慧变电站建设，实现变电站内设备运行状态全方位立体感知，提升对设备的统一管理水平与运行可靠性，有助于减少站内巡检工作量，降低变电站的人力资源运营成本，为探索实现变电站的无人值守奠定基础。通过设备状态感知、智能机器人、无人机巡检作业、作业人员行为管控等诸多功能，实现变电站基建过程及设备运行状态深度感知，大幅提升电网基建管控水平及智能化运检水平，提高基础建设效率、运检效率及供电可靠性，切实提升变电站精益化管理水平

通过设备缺陷主动预警，科学合理安排检修工作，变“预防性维护”为“预测性维护”，保障设备安全可靠运行；通过故障智能决策，精确定位故障，减少故障排查和定位时间，保障电力业务的稳定运行；通过杆塔、屏柜、场地等资源的规划布局及后续融合建设5G基站、充电桩等拓展功能的建设思路，为下一步开展多站融合工作夯实基础，促进资源的合理和优化配置。

1.绿色低碳。BIM技术全过指导设计施工程，新型装配式建设方案和新型环保材料建设，打造绿色低碳变电站。

2.赋能基建。应用BIM技术建模将枯燥难懂的二维图纸变为直观立体的三维模型，辅助方案论证和设计优化，减少设计变更，指导精确施工，避免基建“硬伤”，有效提升变电站建设质量。

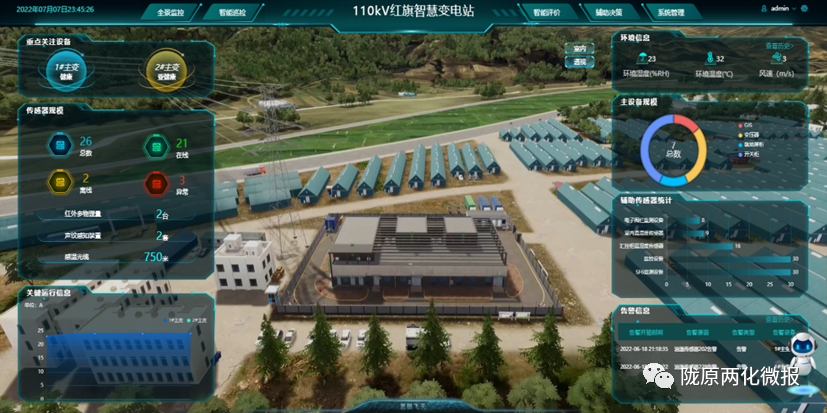

3.全景监测。通过对变电站所有建筑物、设备和输电线路杆塔等进行实景1：1建模建立变电站数字孪生体系，对变电站进行远程全景监控，实现实时监测和事件可回溯。

4.智能巡检。通过多系统数据接入融合和AI算法对变电站设备进行识别和分析，实现远程智能巡检，改变传统人工巡检方式。

5.智能评价。通过对变电站主要设备实时采集运行数据，对历史数据进行大数据分析预测，实现设备状态检测、设备自检、健康状况、负载能力、运行质量、全生命轴展示等功能。

6.辅助决策。通过变电站传感器采集数据和各系统接入数据，实时监测分析设备运行状况，当发生异常时及时告警；通过不断录入、上传故障处置案例，对知识库进行丰富完善，完成系统告警辅助决策功能和知识库搜索查询功能。

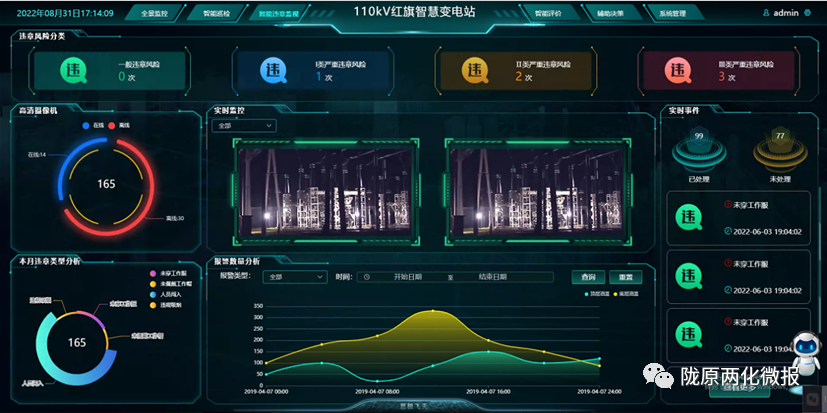

7.智能控制。系统通过和站内辅控等进行接口开发，实现视频监控、电子围栏、SF6监测及风机控制、灯光控制、空调控制等远程控制，实现作业开始前远程自动通风、违章行为识别等功能。
